ViewSonic VX2235wm電容更換





拿NB當桌機2年了,對於這台冷落在旁邊的22" LCD螢幕也沒什麼再開

突然有一天想查一下面板的型號,無意間爬文看到這一台有爆電容的問題

所以沒什麼好說的,先拆再說

一般而言,LCD銀幕的機構設計.周圍一圈大都採用卡榫,所以拆開邊緣多多少少都會傷到

拆開後LCD後面的驅動IC控制板,盡量不要去碰到,不然容易造成畫異,正面部分也不要去壓迫液晶

LCD是蠻脆弱,所以在扒開周圍一圈卡榫時一定要很注意,弄壞的LCD面板,是沒救的

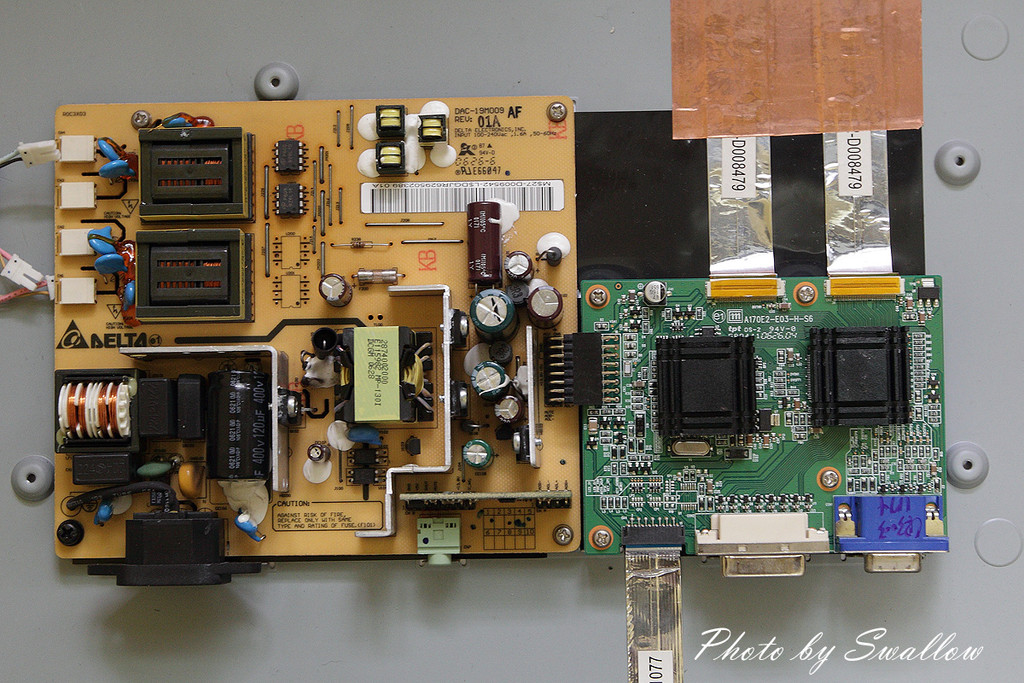

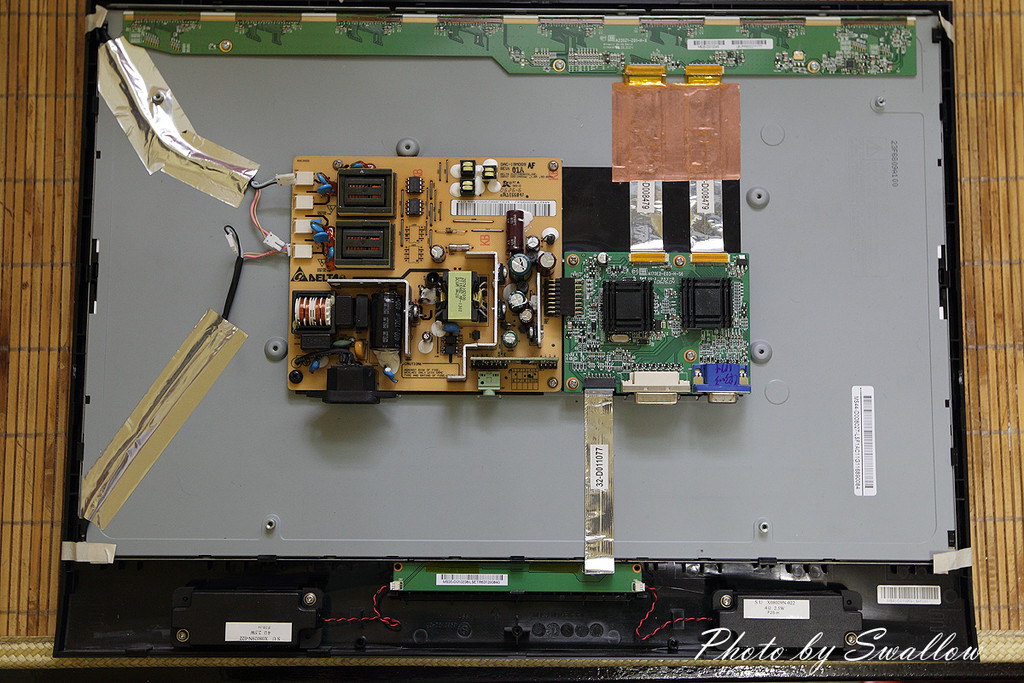

拆開後看到高壓電源板和A/D板

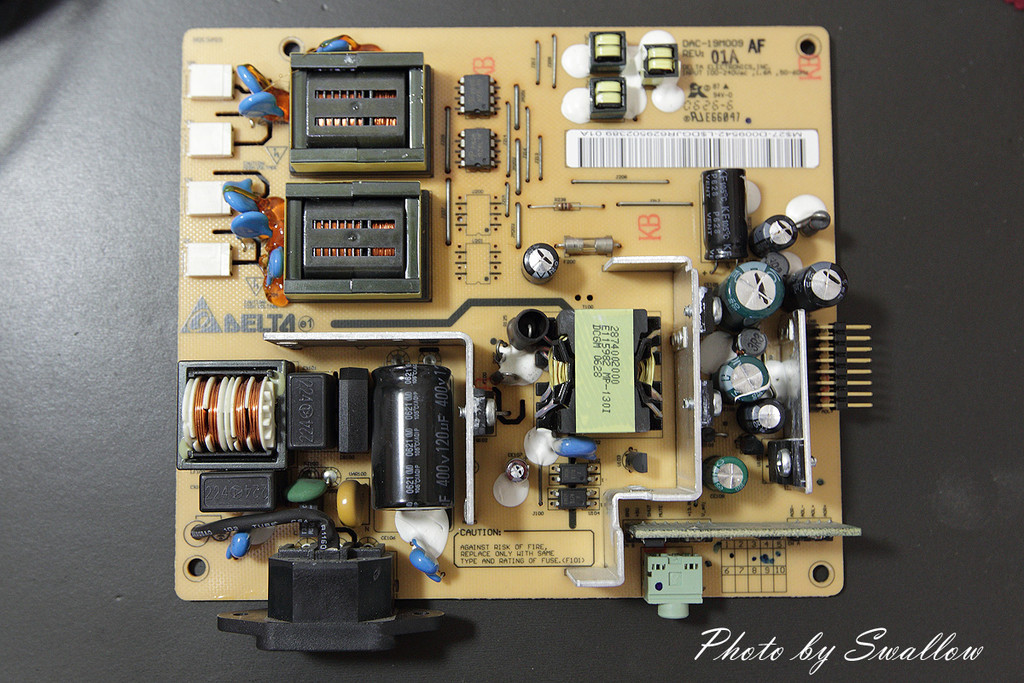

高壓電源板的部分, 台X電子的

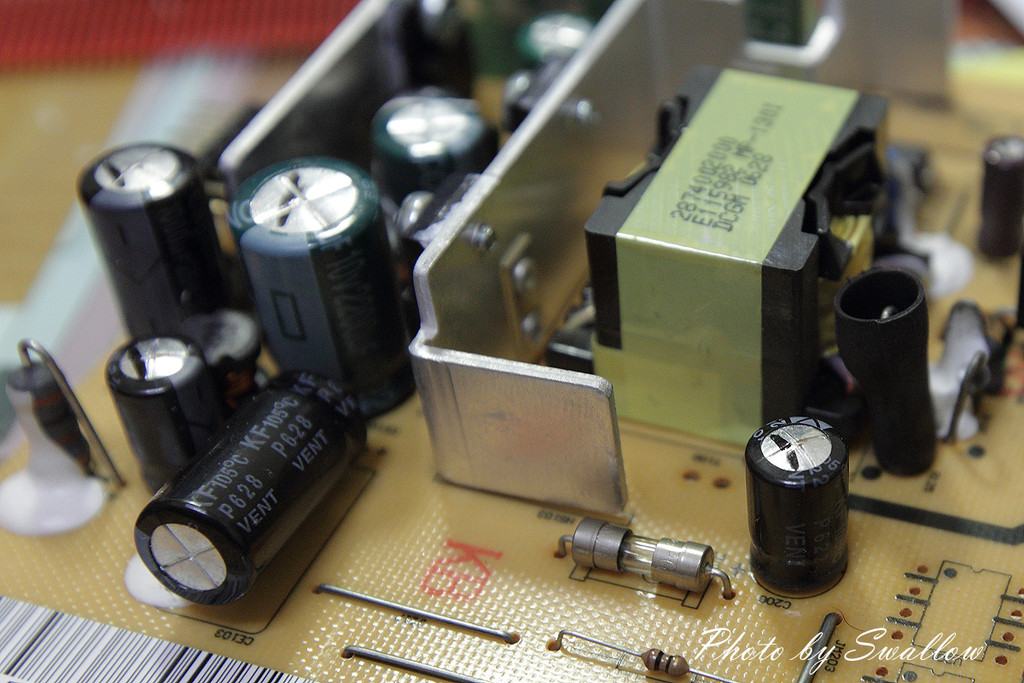

檢查一下,大廠的東西有這麼爛嗎,有幾棵都快爆了,我還沒經常開電使用勒

電容頭頂鼓起來都是快爆漿的電容,看一看都還是同一個不知名牌子



隔天一早騎車去光華電子廣場,買了日製Nichicon220u/25v*3 1000u/25v*2 105度C

迅速更換後,感覺好多了



後續將東西還原,順便A/D板上的晶片加散熱片,LCD訊號線貼上銅箔



組裝後上電測試一下,注意高壓電源板不要碰到了,碰到的話,保證哀哀叫

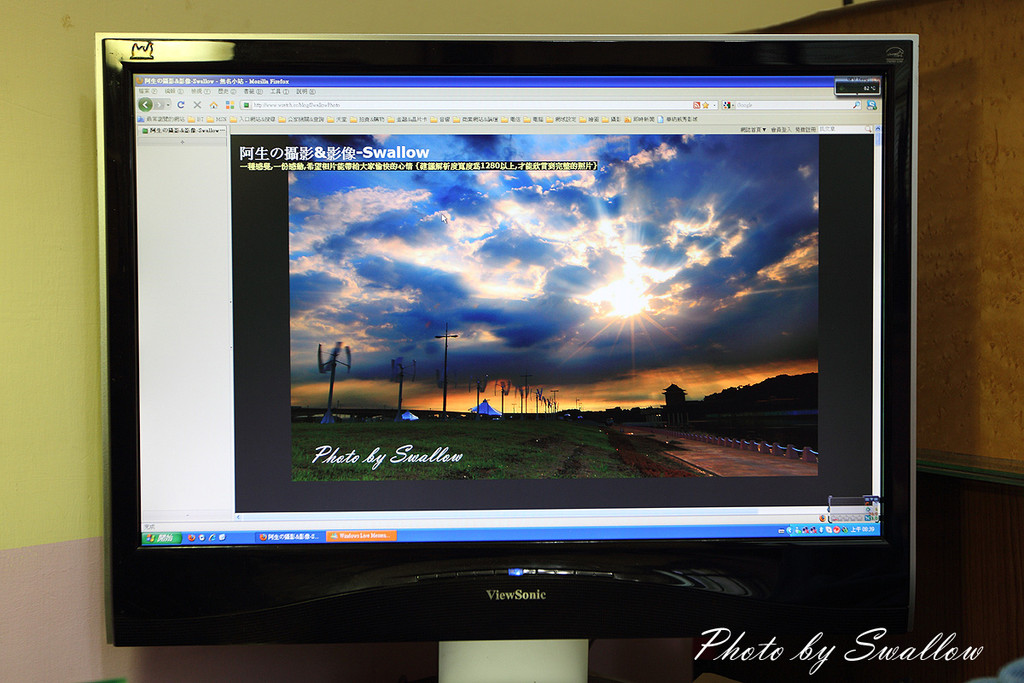

沒什麼大問題,全部一次組裝回來,開機準備上戰場


換完電容後,應該還可以多撐個幾年

如果沒經驗的人別輕易拆開嘗試喔,弄壞本人不負責

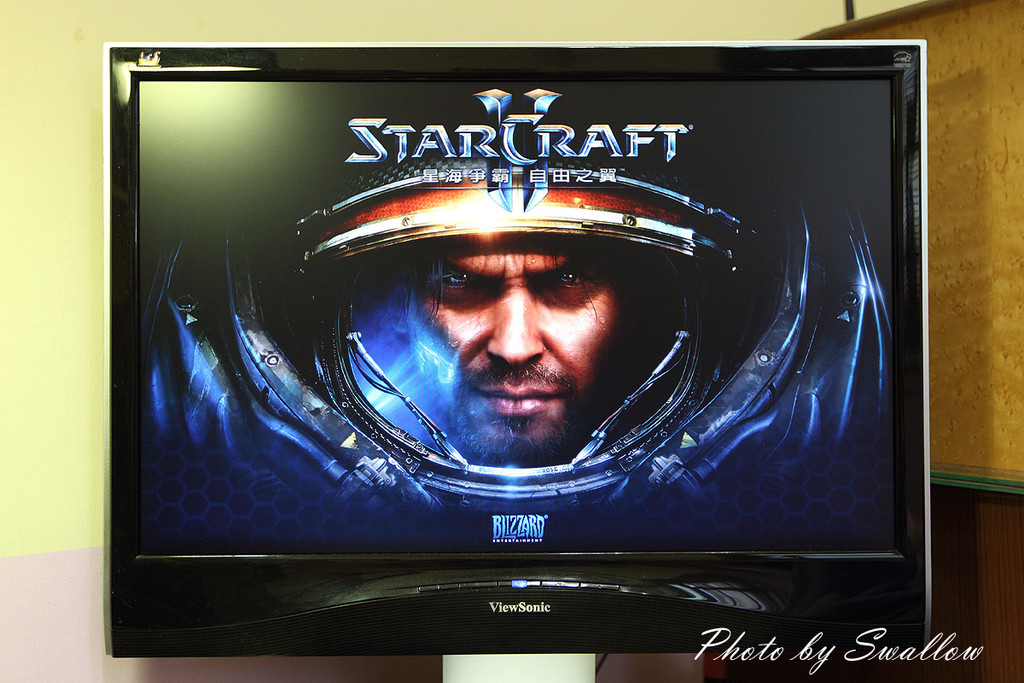

星海爭霸2,也別忘了趁免費時,多玩幾場喔

謝謝賞圖^^

1 則留言:

  1. I also have a ViewSonic vx2235wm which makes high frequency
    after maybe half an hour, pressing at the right of button could
    ease the noise. It's good to find this article to see how to
    open it because I don't know if there is other screws of bezels
    (卡榫). I use unused band card to open it, starting from the
    middle of bottom size. It's easy to open it and I didn't make
    any serious scratch to the monitor. (or it's look like that it
    has never been opened :p ).
    Although my capacitors are good, still thank you for the
    pictures and descriptions.
